Les entrées / sorties

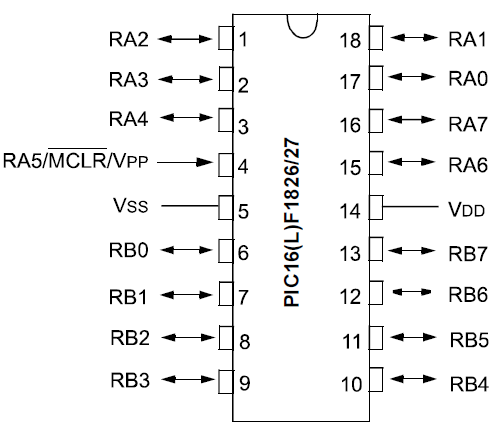

Les entrées/sorties sont primordiales pour un microcontrôleur, en fonction de votre puce, une broche peut avoir une ou plusieurs fonctionnalités. Dans la famille des PIC, le nom de chaque broche est composé de R_XX où _ représente une lettre majuscule de A à Z et XX un nombre. Vous pouvez trouver ci-dessous le diagramme des broches pour le PIC16F1827. On y retrouve les deux catégories de broches RAXX ( _ = A ) et RBXX ( _ = B ).

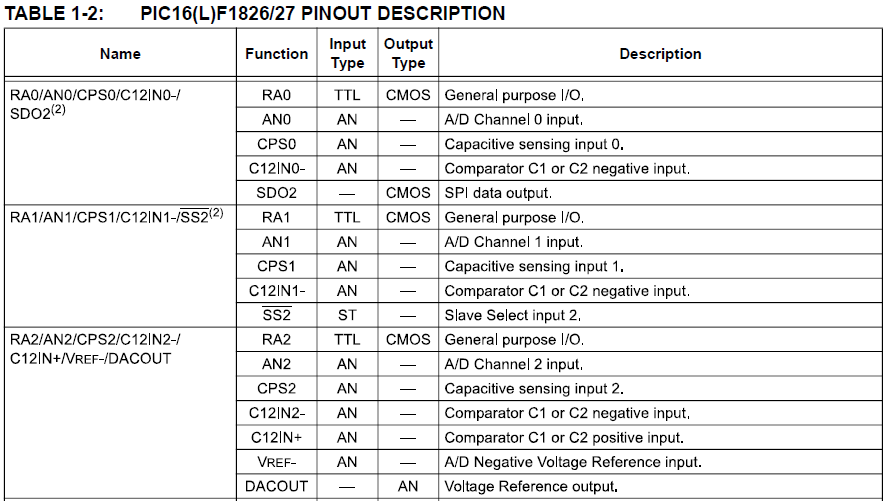

Dans le data sheet du PIC16F1827, on retrouve un tableau qui récapitule les fonctions de chaque broche avec des acronymes complexes.

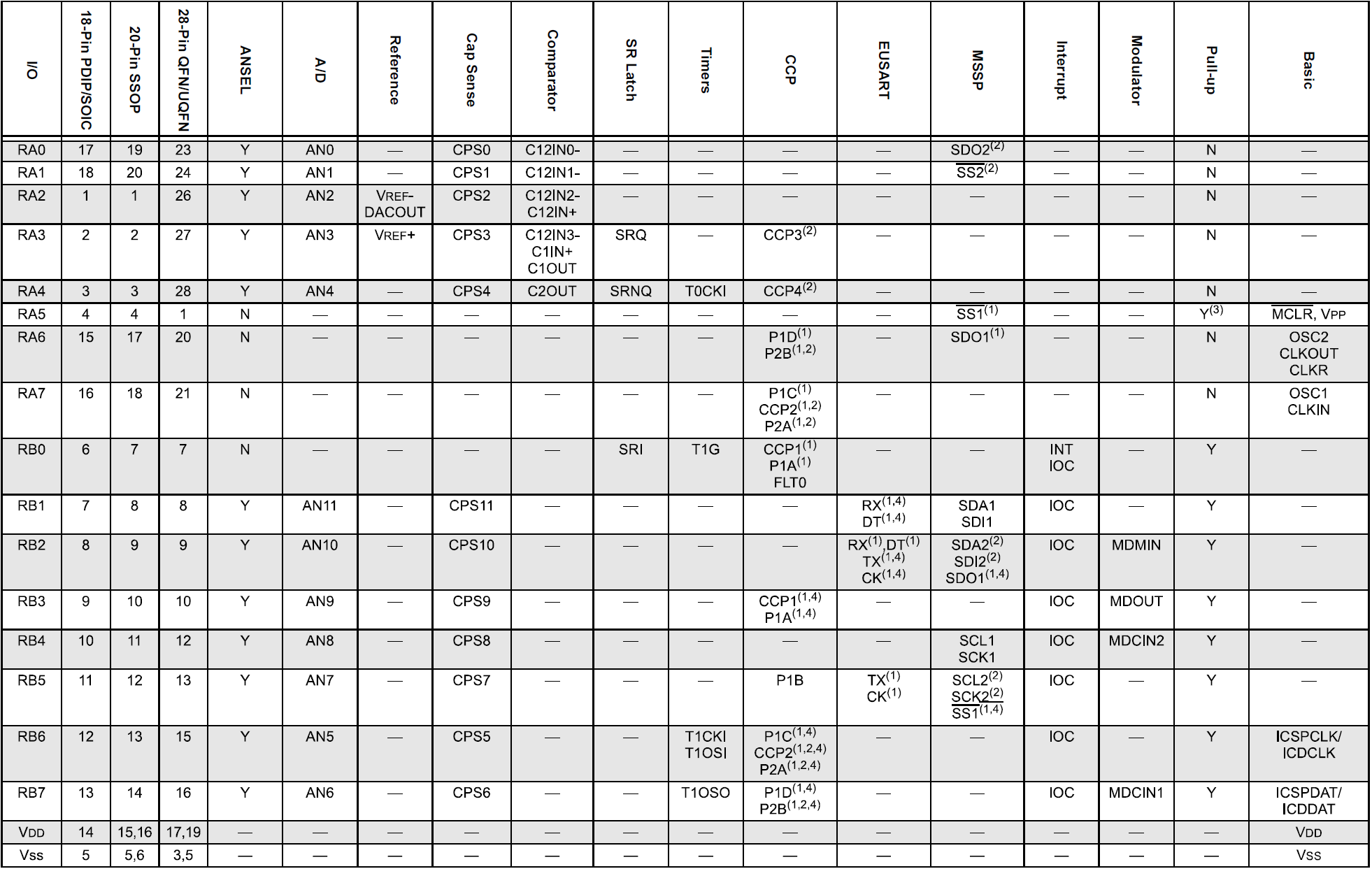

Pour mieux s’y retrouver, un second tableau moins dense est disponible plus bas pour indiquer les fonctionnalités de chaque broche. En voici un extrait :

Ce genre d’information est toujours présente dans le datasheet, il se peut parfois qu’il n’y ait qu’un tableau et non deux.
