Projet : Allumer des leds

Ce projet reprend le premier, mais les LEDs s’allument une par une lorsqu’on appuie sur un bouton.

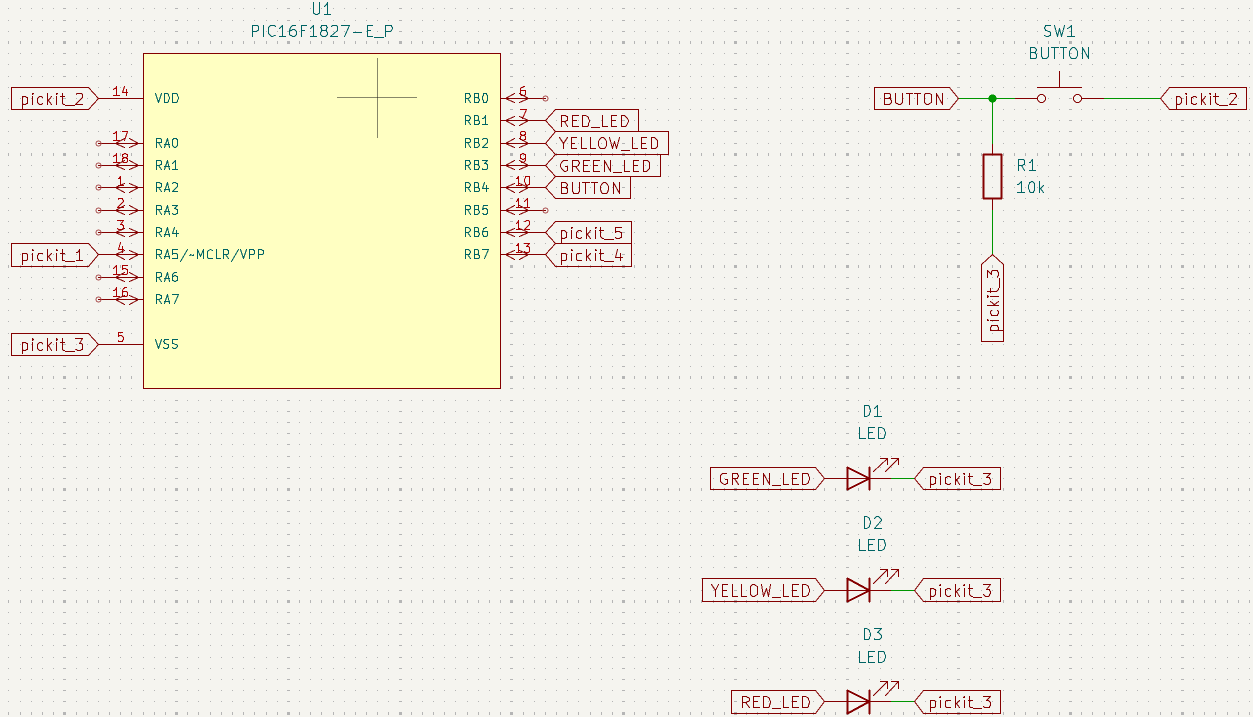

Branchements

Le circuit est alimenté par le kit de développement (PICKit).

pickit_2 = 4.75V

pickit_3 = GND

Configuration du microcontrôleur

Référez-vous à cette partie pour la base : Générer le code de base

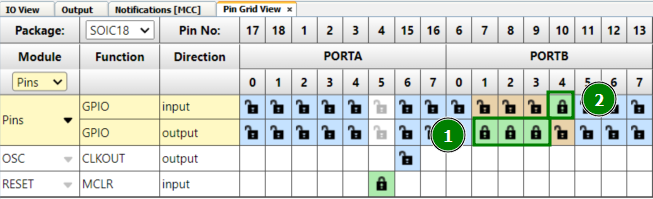

Rendez-vous dans l’onglet “Application Builder”, cliquez sur “Pins”, un onglet s’ouvre.

Définissez les ports B : 1, 2 et 3 en sortie (output) et le port 4 en entrée (input). Cliquez sur les cadenas pour qu’ils deviennent verts.

Générez le code de base en cliquant sur le bouton “Generate” dans l’onglet “Project Resources”.

Code

#include "mcc_generated_files/system/system.h"

void switchLed(int currentLed) {
    if(currentLed == 0) {
        RB1 = 1;
        RB3 = 0;
    } else if(currentLed == 1) {
        RB2 = 1;
        RB1 = 0;
    } else if(currentLed == 2) {
        RB3 = 1;
        RB2 = 0;
    }
}

/*
    Main application
*/
int main(void)
{
    SYSTEM_Initialize();
    int currentLed = 0;
    RB1 = 0;
    RB2 = 0;
    RB3 = 0;
    while(1)
    {
        if (PORTBbits.RB4)
        {
            switchLed(currentLed);
            __delay_ms(500);
            currentLed = (currentLed+1)%3;
        }
    }
}

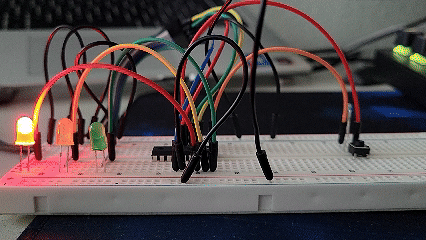

Resultat
